Разбор 3Д сканера StaticScan Q12
StaticScan Q12 – высокоточный 3Д сканер, разработанный для задач, где критически важны прецизионная точность и гибкость интеграции, в том числе с роботизированными комплексами. Устройство уже прошло всесторонние испытания в различных условиях эксплуатации и режимах подключения на объектах разной степени сложности. В этой статье мы подробно расскажем о возможностях Q12, его ключевых технологиях и результатах реального применения.
Что входит в комплект поставки

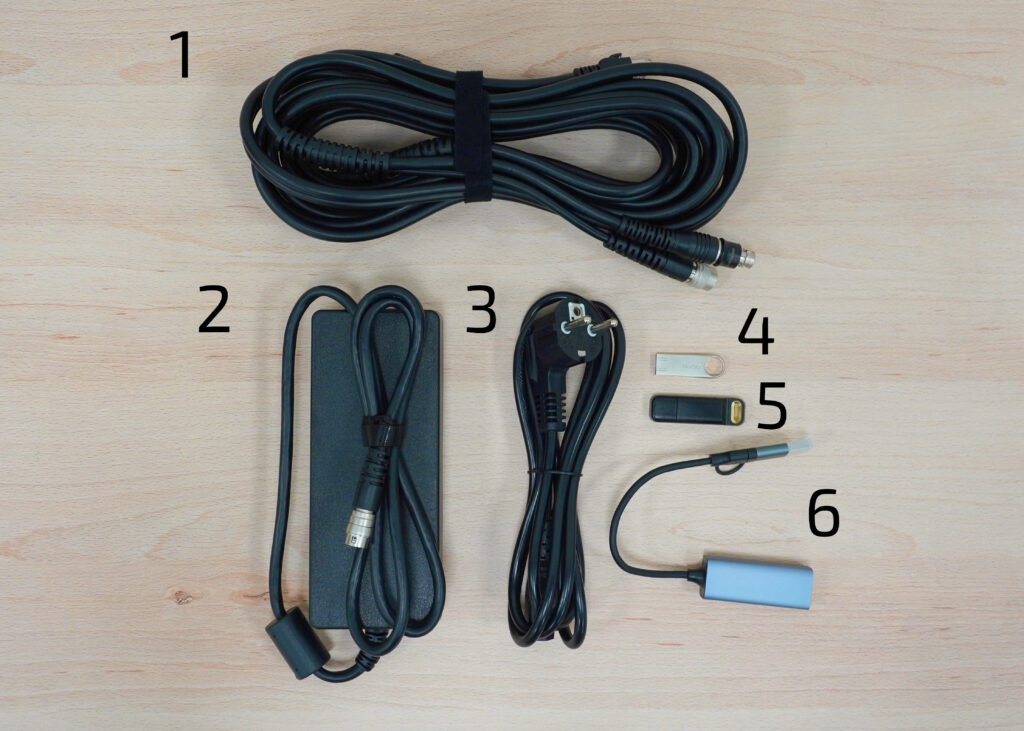

Каждый комплект StaticScan Q12 включает всё необходимое для начала работы сразу после распаковки:
- 3D-сканер StaticScan Q12 – 1 шт.
- Штатив для сканера – 1 шт.
1. Кабель питания и передачи данных для сканера – 1 шт.
2. Блок питания для сканера – 1 шт.
3. Кабель питания для сканера – 1 шт.
4. USB-накопитель, содержащий ПО и руководство пользователя – 1 шт.
5. USB с ключом безопасности 3D-сканера – 1 шт.
6. USB концентратор — 1шт.

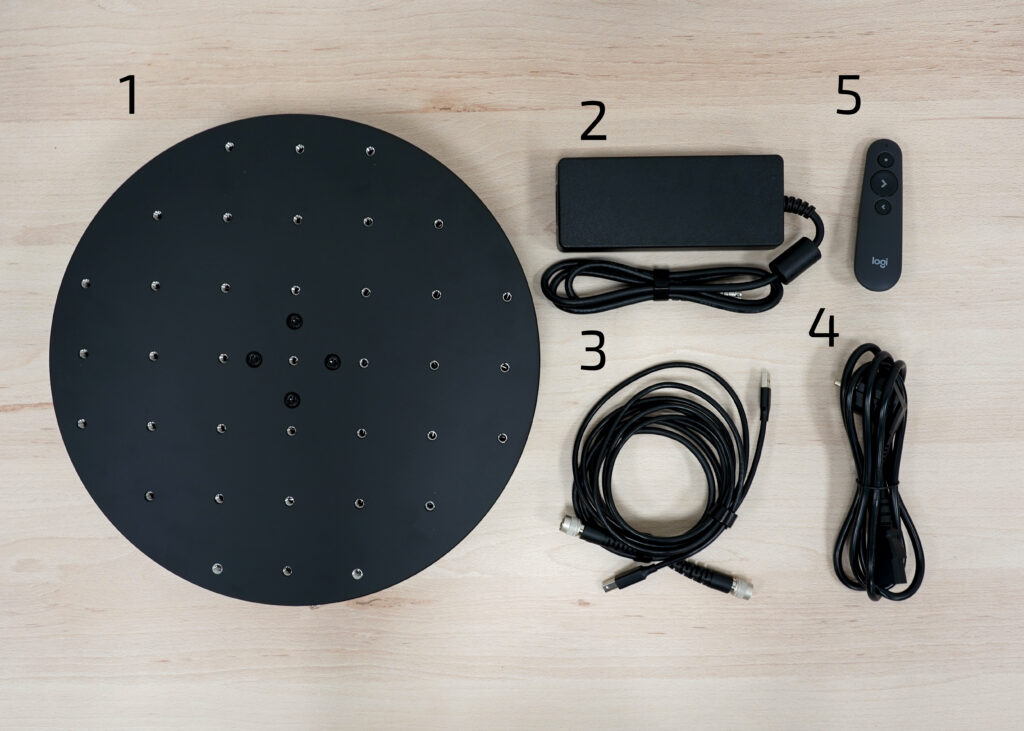

Поворотный стол и аксессуары:
1. Поворотный стол – 1 шт.
2. Блок питания – 1 шт.
3. Кабель питания для поворотного стола – 1 шт.
3. Кабель для передачи данных поворотного стола – 1шт.
4. Кабель питания – 1 шт.
5. Пульт управления – 1 шт.

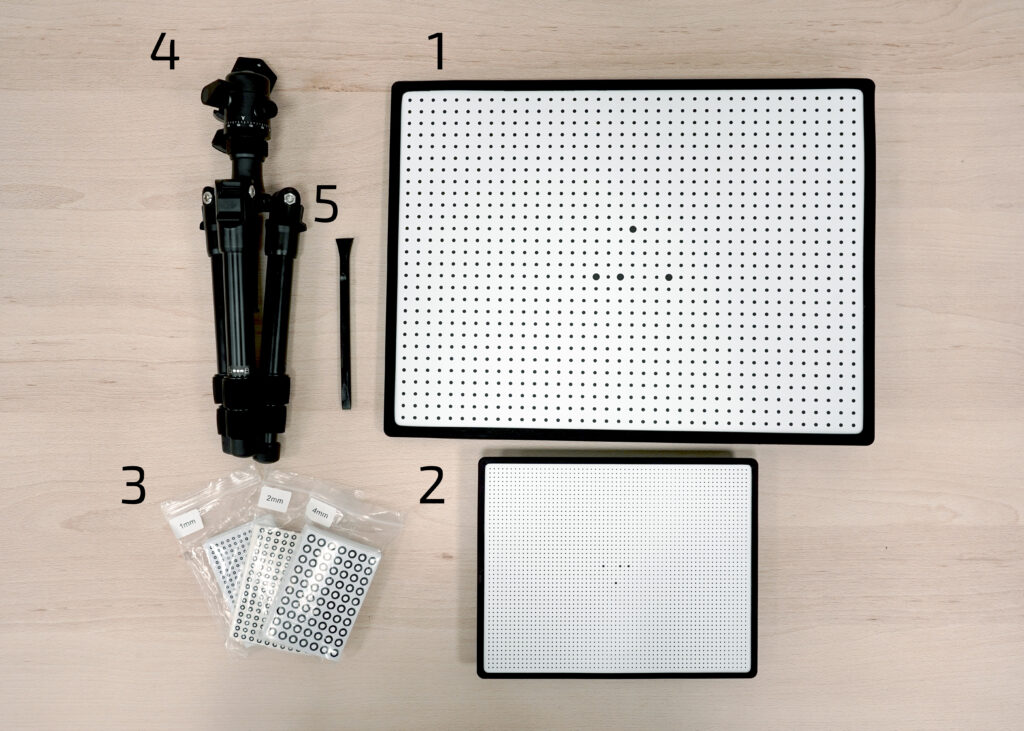

Калибровка и транспортировка:
1. Калибровочная пластина для большой зоны – 1 шт.
2. Калибровочная пластина для малой зоны – 1 шт.
3. Маркеры – 1 набор (1, 2 и 4мм)
4. Штатив для калибровочной пластины – 1 шт.
5. Скребок
Ключевые особенности и технологии
Вычислительная мощность и точность

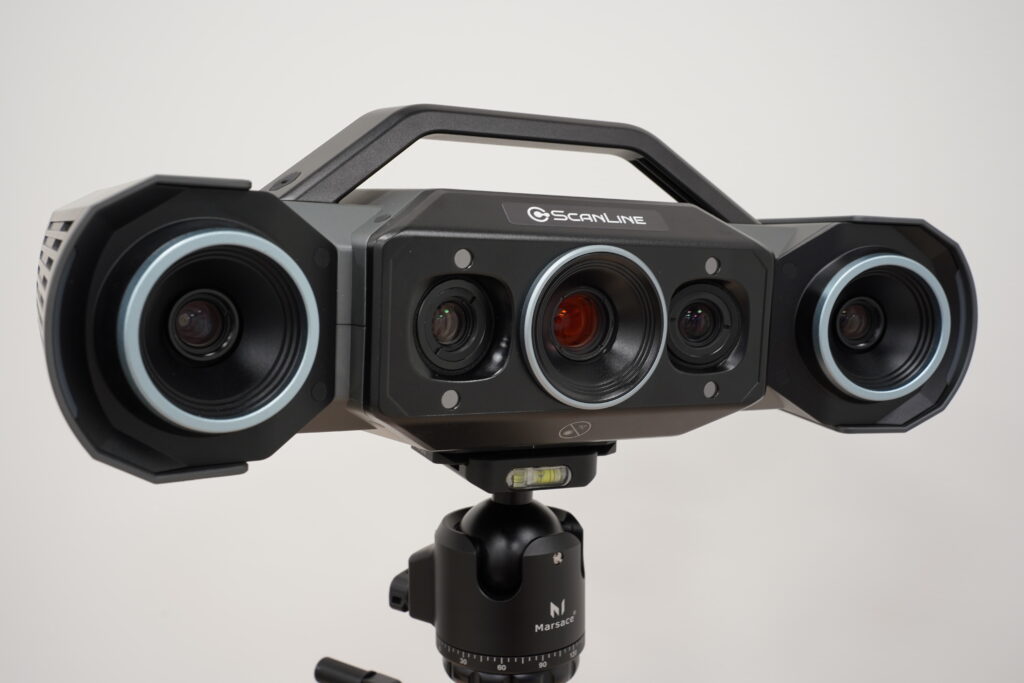

В основе StaticScan Q12 лежит матрица из четырёх промышленных камер, каждая из которых обладает разрешением 12,3 мегапикселя. Именно это решение обеспечивает прецизионную точность измерений до 0,004 мм.
Не менее впечатляет и скорость работы сканера. За обработку данных отвечает мощный двухчиповый вычислительный модуль, благодаря которому кадры обрабатываются практически мгновенно. За одну секунду Q12 формирует облако точек из 12 миллионов элементов с высокой точностью позиционирования.

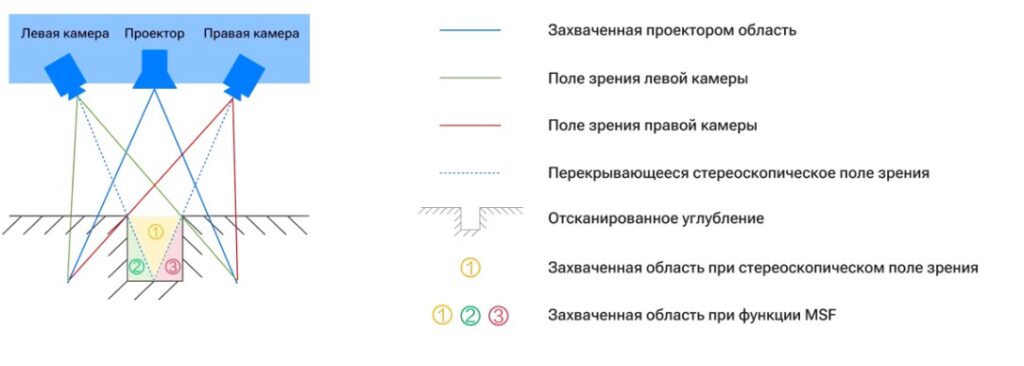

Технология Monocular-Stereo Fusion (MSF)
Одной из ключевых разработок, реализованных в StaticScan Q12, является технология монокулярной-стереоскопической синхронизации (Monocular-Stereo Fusion, MSF). При сканировании деталей с углублениями, пазами и сложными стыками классическая стереоскопия нередко «теряет» информацию в труднодоступных участках. MSF устраняет эту проблему.
При активации данной функции сканер одновременно захватывает три независимых потока данных:
- Стереоскопическое изображение (совместная работа обеих камер)
- Монокулярные данные с левой камеры
- Монокулярные данные с правой камеры
Интеллектуальные алгоритмы в реальном времени объединяют все три потока, заполняя «слепые зоны», недоступные при стандартном стереоскопическом обзоре. В результате полости, пазы и другие сложные геометрические формы сканируются полностью, без пропусков.
Два рабочих диапазона сканирования
Для Q12 предусмотрены два рабочих диапазона, между которыми можно переключаться одним нажатием кнопки:
- Большая зона: 430 × 300 × 160 мм оптимальна для средних и крупных деталей
- Малая зона: 160 × 110 × 40 мм обеспечивает ювелирную точность на небольших объектах
Важное преимущество: ручная настройка фокуса и диафрагмы не требуется. Система адаптируется автоматически, а фирменное программное обеспечение с русскоязычной локализацией бесшовно объединяет данные, полученные в разных диапазонах, без потери детализации.
Работа со сложными поверхностями
StaticScan Q12 успешно справляется с материалами, которые традиционно вызывают затруднения при оптическом сканировании:
- Тёмные и чёрные поверхности
- Отражающие и глянцевые материалы
- Детали с неоднородной текстурой
Несколько режимов экспозиции автоматически подстраиваются под характеристики конкретного объекта, гарантируя стабильное качество данных, будь то чёрная матовая деталь или полированное стальное изделие.
Гибкость интеграции в производственные процессы

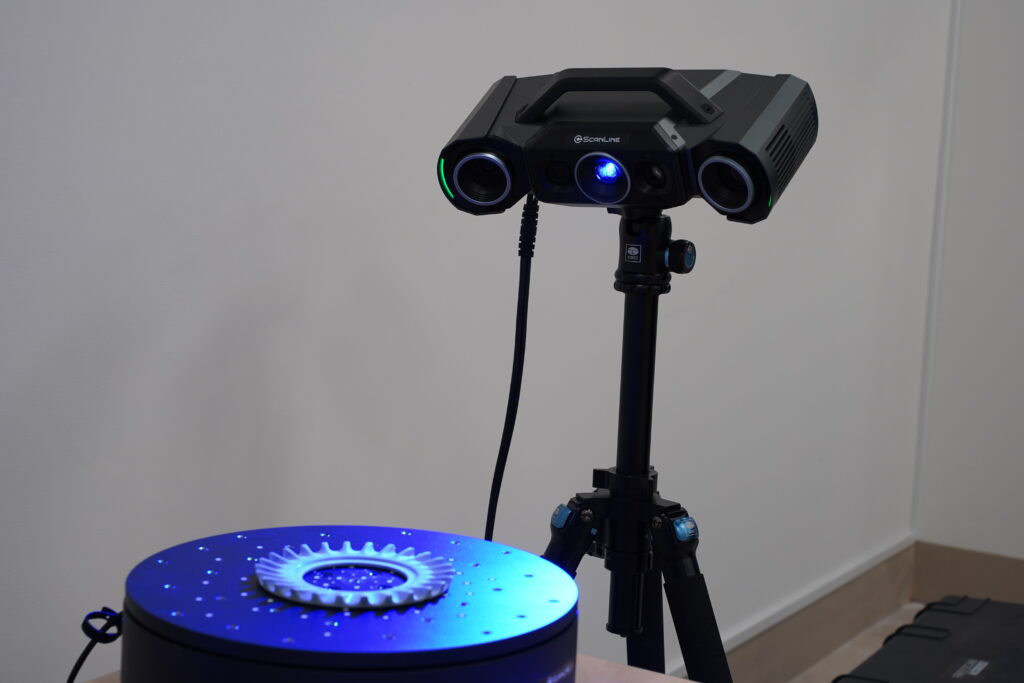

StaticScan Q12 легко адаптируется под разнообразные производственные задачи. Сканер одинаково эффективно функционирует в трёх конфигурациях:
- На штативе для ручного сканирования крупногабаритных объектов
- С автоматическим поворотным столом (выдерживает детали массой до 20 кг) для серийного контроля
- В составе роботизированных комплексов для полностью автоматизированных процессов

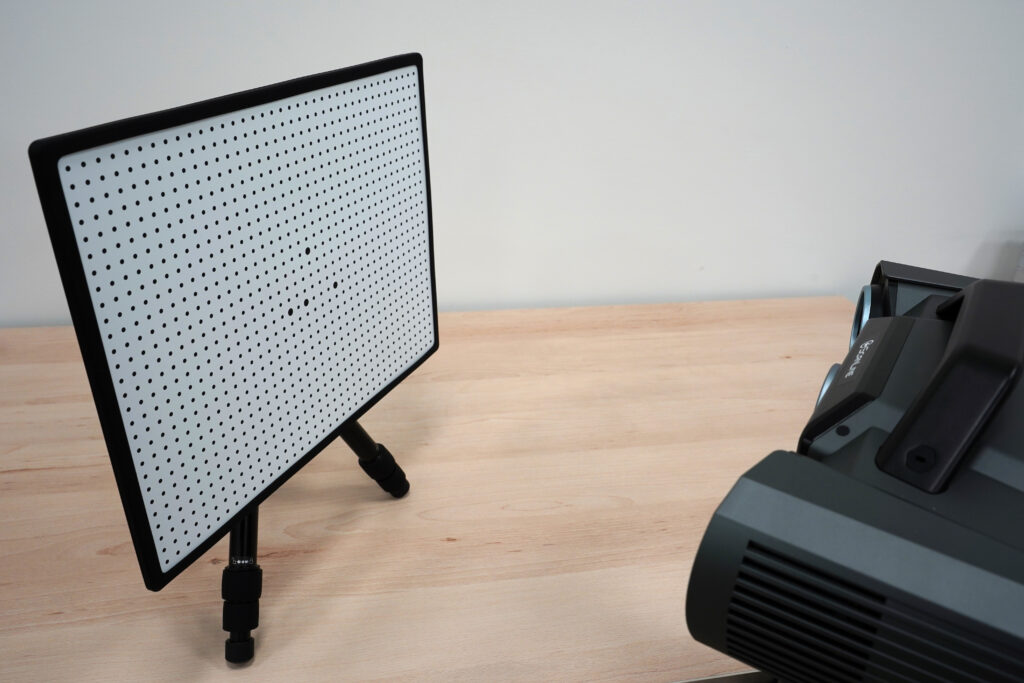

Калибровка
Как и любой высокоточный 3Д сканер, Q12 требует калибровки перед каждым сеансом работы. При этом разработчики постарались сделать этот процесс максимально удобным и отличным от привычных решений.
Программное обеспечение предлагает два уровня калибровки: быстрый и продвинутый. Выбор режима не привязан к сложности проекта или повышенным требованиям к данным. Продвинутый режим рекомендуется в следующих ситуациях: после нескольких неудачных попыток быстрой калибровки, при снижении точности или появлении ошибок совмещения.

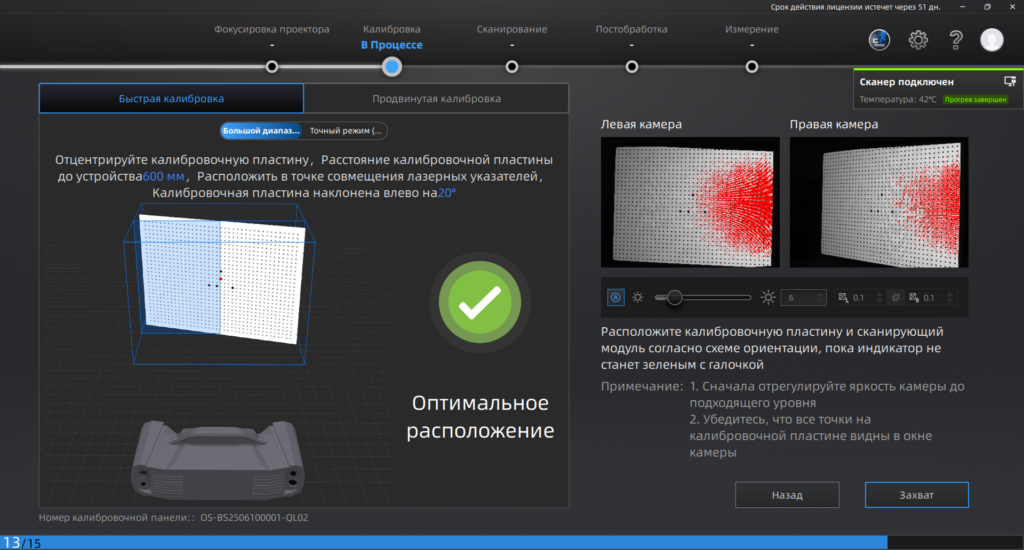

После того как ПО распознаёт положение пластины, на экране последовательно появляются указания по её перемещению: ближе, дальше, поворот в стороны под различными углами и переворот на 180°.
Напомним, что для каждого из двух диапазонов сканирования (большая зона 430 × 300 × 160 мм и малая зона 160 × 110 × 40 мм) доступны оба режима калибровки. Быстрая калибровка включает по 15 шагов (поворотов пластины) для обоих диапазонов. В продвинутом режиме – 18 шагов для малого диапазона и 40 шагов для большого.
Сертификация и метрологическое подтверждение
StaticScan Q12 успешно прошёл все метрологические испытания и официально утверждён в качестве средства измерений, его точность подтверждена документально. Модель внесена государственный реестр под регистрационным номером 99052-26.
Данная сертификация гарантирует полное соответствие заявленным метрологическим характеристикам и позволяет проводить поверку оборудования, что особенно важно для предприятий и учреждений, где это предусмотрено регламентом.
Технические характеристики
| Параметр | Значение |
| Масса нетто | 3,5 кг |
| Габариты | 366×162×132 мм |
| Скорость сканирования | до 12 000 000 точек/сек |
| Точность измерения | 0,004–0,012 мм |
| Источник света | Синие светодиоды |
| Тип подсветки | Структурированный подсвет (LED) |
| Рабочее расстояние | 210–590 мм |
| Размер зоны сканирования | 430 × 300 × 160 мм / 160 × 110 × 40 мм |
| Глубина резкости | Диапазон сканирования большой: 300 мм; Диапазон сканирования малый: 60 мм |
| Количество камер | 4 |
| Разрешение камеры | 12,3 Мп |
| Разрешение | 0,04 мм; 0,1 мм |
Опыт использования: результаты тестирования нашими партнёрами
Далее мы приводим результаты реальных кейсов применения StaticScan Q12, полученные нашими партнёрами из компании 3DVision. Они протестировали сканер на объектах различного масштаба и сложности, используя разные режимы и настройки, и любезно поделились своими результатами.
Общая оценка
Партнёры отметили, что одна из главных сильных сторон Q12 – это его гибкость. В ходе тестирования они работали с объектами самого разного масштаба: от мелких деталей размером с монету до крупных форм, сопоставимых с футбольным мячом. Сканер уверенно справился со всеми задачами благодаря двум встроенным зонам захвата. Небольшие детали сканировали в узкой зоне для максимальной детализации, а крупные — в широкой, что позволило обойтись без большого количества ракурсов. Комплектные маркеры трёх размеров (1 мм, 2 мм и 4 мм) партнёры оценили как продуманное решение: размер маркеров соответствующе зависит от габаритов объекта сканирования.

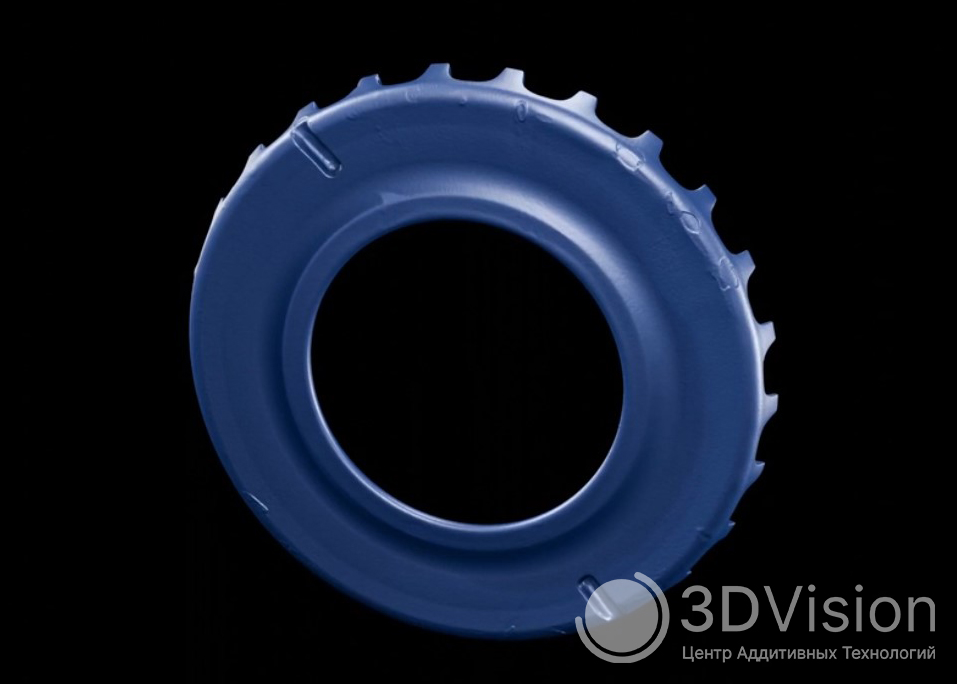

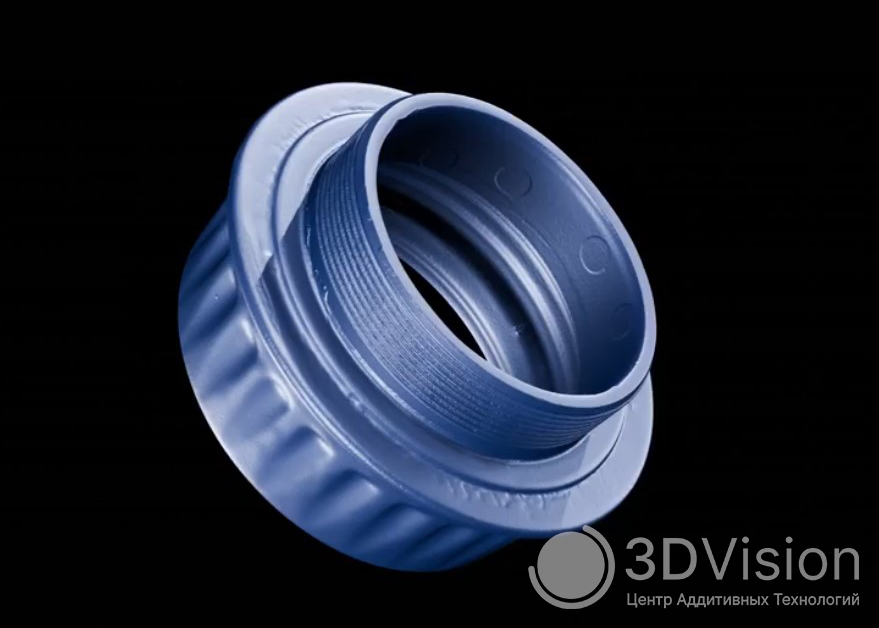

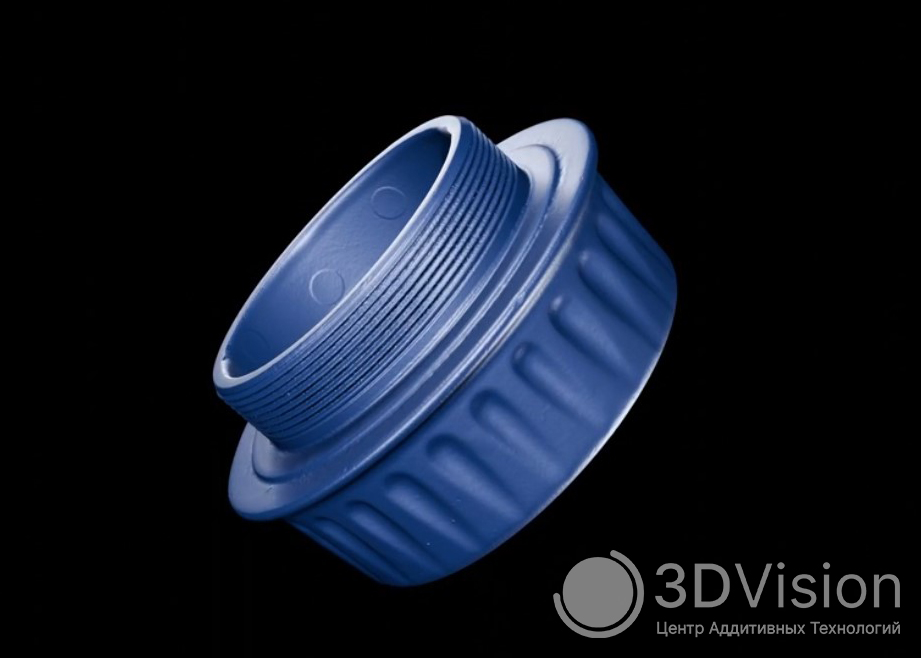

Технические детали с резьбой
Специалисты 3DVision сканировали среднегабаритные детали на Q12 в большой зоне (430 × 300 мм). Технически объект подходил и для малой зоны, однако в ней детализация оказалась избыточно высокой. На большой зоне детализации оказалось вполне достаточно, чтобы сохранить все особенности геометрии, при этом процесс шёл вдвое быстрее: меньше поворотов, меньше настроек, меньше времени на ожидание. Настройки для сканирования:
– большая зона;
– высокое разрешением;
– автоматическая экспозиция;
– два полных оборота поворотного стола с 10 шагами.
По заключению, рабочая зона большой съёмки обеспечивает высокую универсальность сканера и позволяет эффективно обрабатывать объекты, типично относящиеся к категории средних, без значимых потерь в детализации.

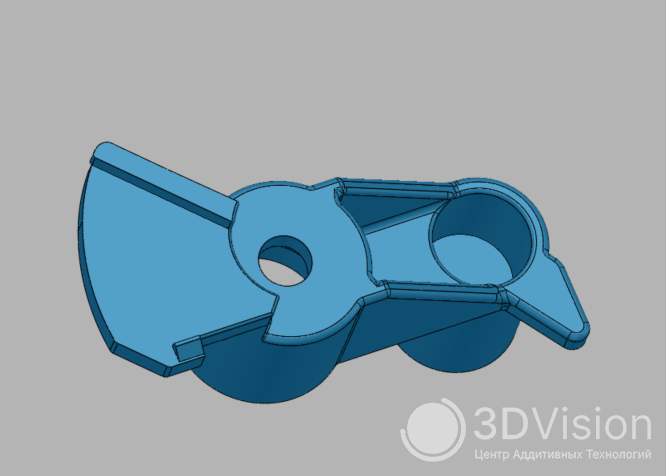

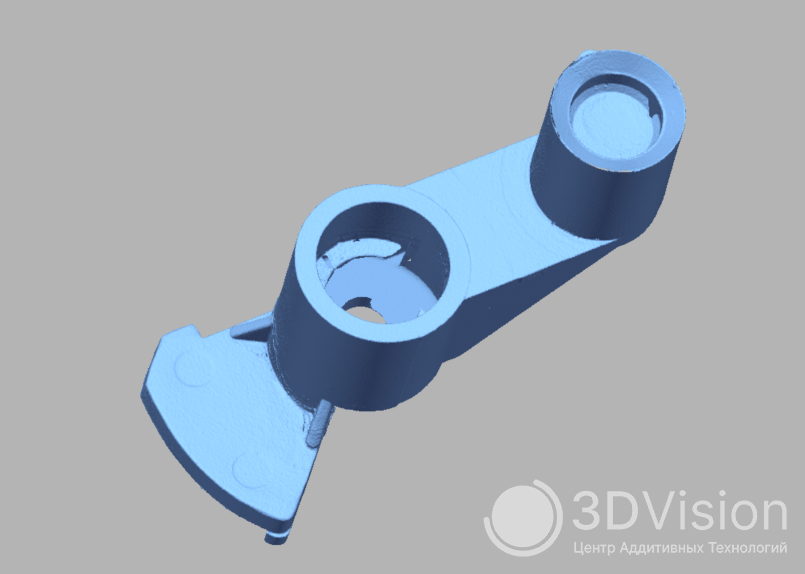

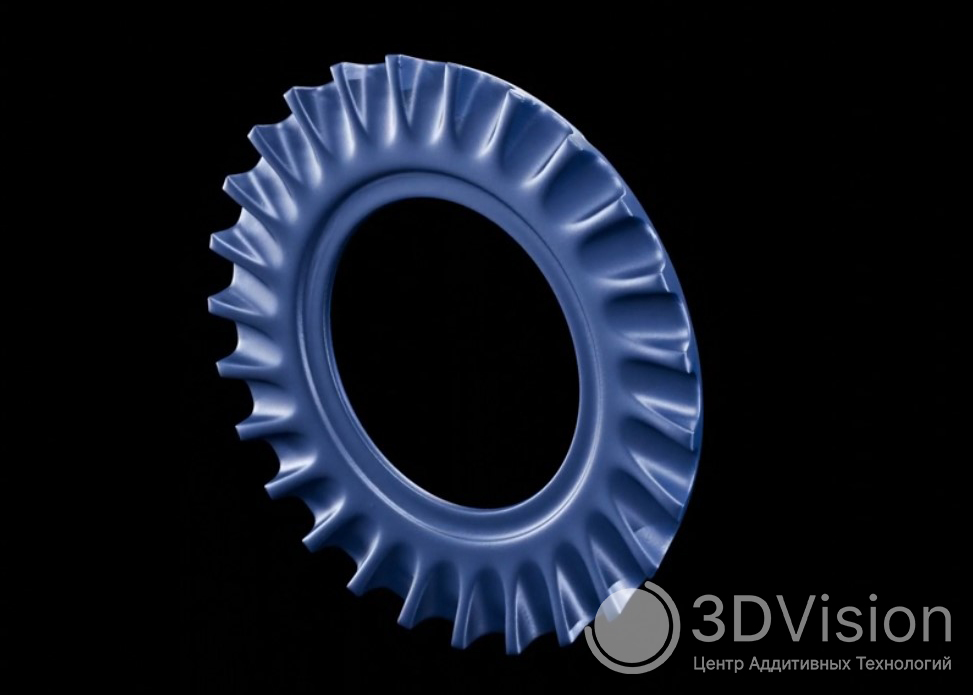

Деталь для плоттера
Сканирование данной детали партнёры из 3DVision проводили на поворотном столе с использованием маркеров. Для совмещения были опробованы различные режимы: как по геометрии, так и по маркерам. Было выставлено высокое разрешение и автоматический подбор уровня экспозиции. Для получения полного массива данных 3DVision потребовалось два полных оборота поворотного стола с 12 шагами на каждый.
Программное обеспечение, по оценке наших партнёров, отработало на отлично: алгоритмы функционируют чётко, без «дребезжания» и необходимости ручной правки. Совмещение данных, как отметили в 3DVision, не превращается в многочасовую задачу, достаточно пары кликов. Особенно специалисты 3DVision подчеркнули, насколько хорошо камеры справляются с мелкими деталями: шероховатости и мельчайшие углубления переданы без потерь.

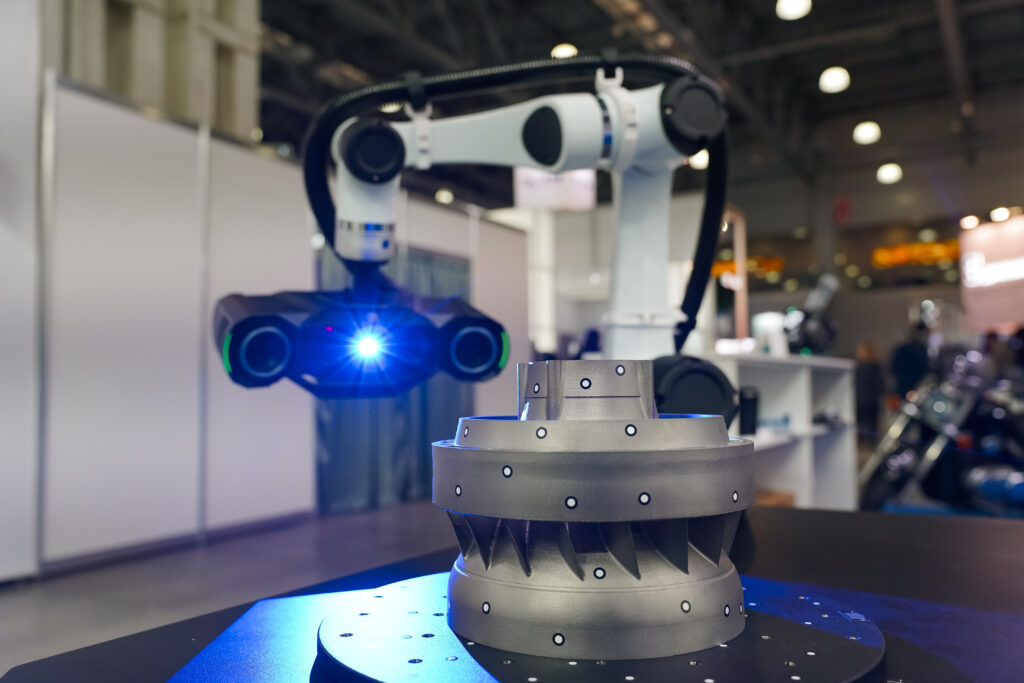

Сканирование с помощью манипулятора ScanLine RobotScan Q12

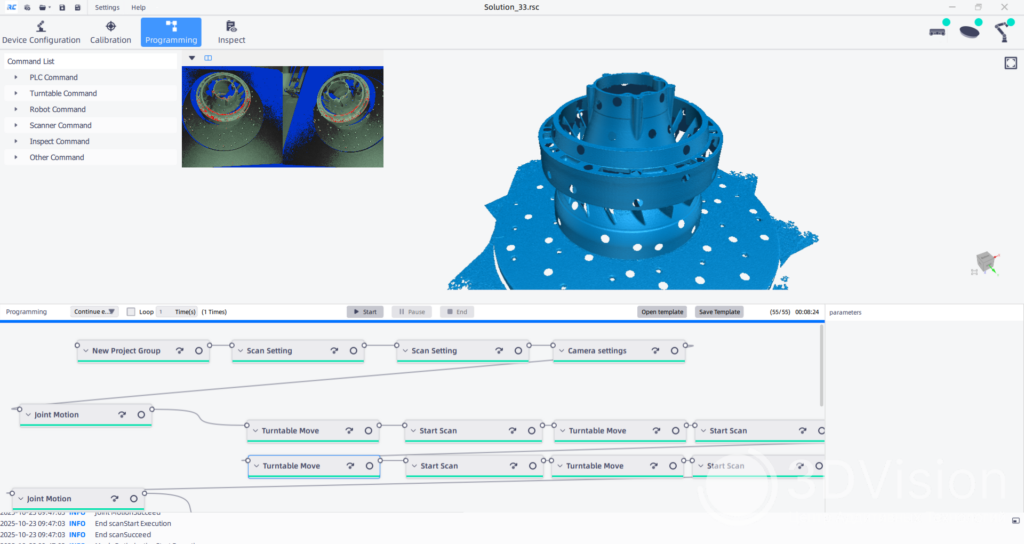

При использовании роботизированного манипулятора применяется специализированное ПО, в котором оператор с помощью интуитивно понятных инструментов создаёт необходимый сценарий сканирования и, при необходимости, последующей инспекции детали с формированием отчёта.

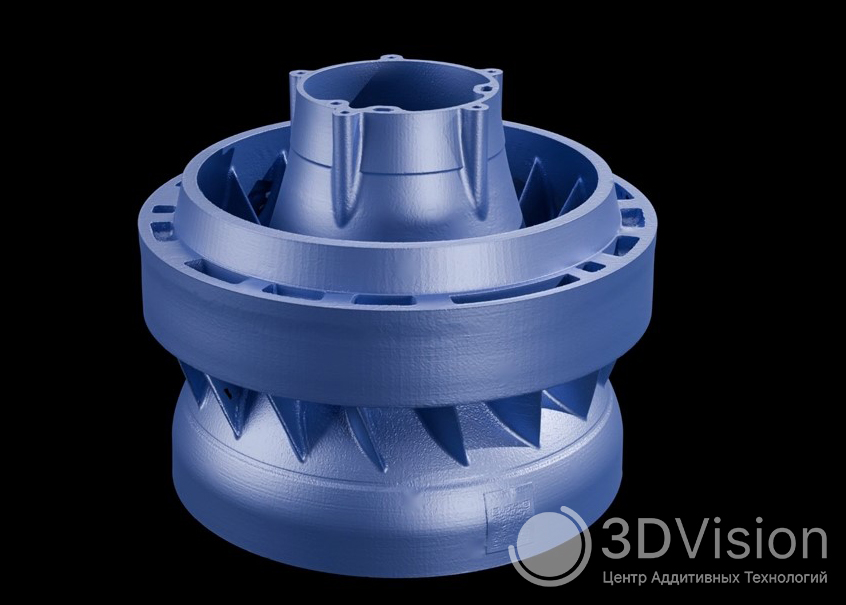

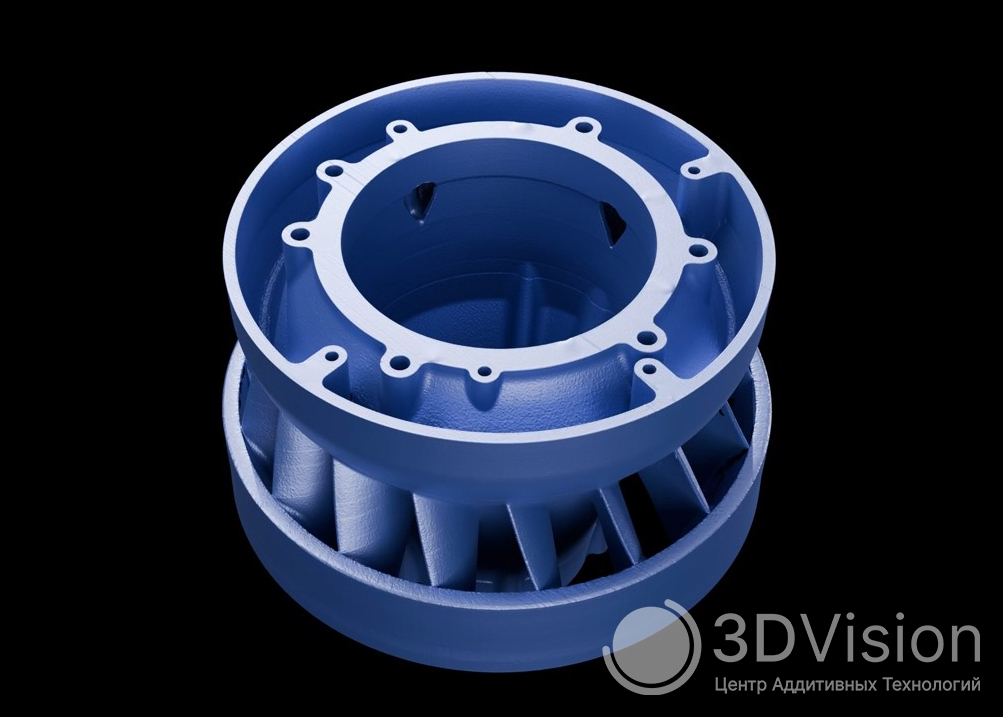

Крыльчатка
3DVision выполнили сканирование крыльчатки на большом диапазоне с выравниванием по маркерам. В настройках было выбрано высокое разрешение с автоэкспозицией. Поскольку геометрия изделия насыщена отверстиями и поднутрениями, коллеги задействовали технологию монокулярной-стереоскопической синхронизации (MSF), благодаря чему данные были захвачены в полном объёме.

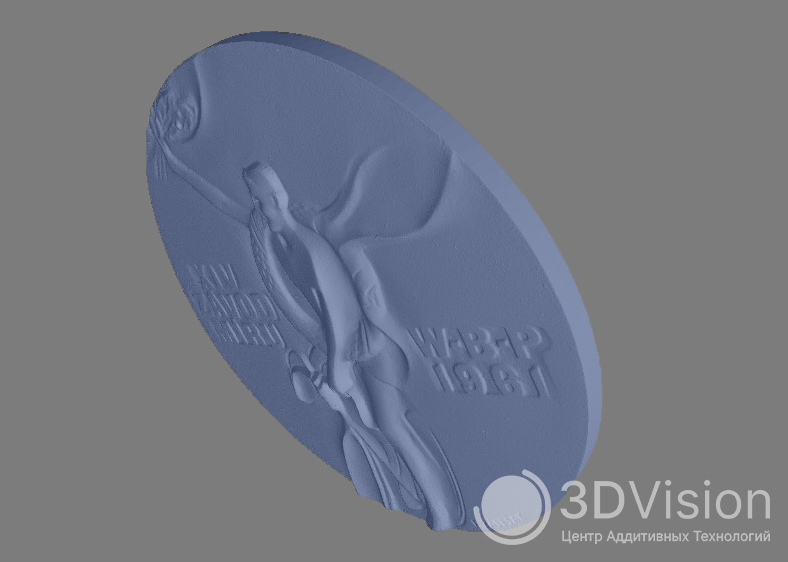

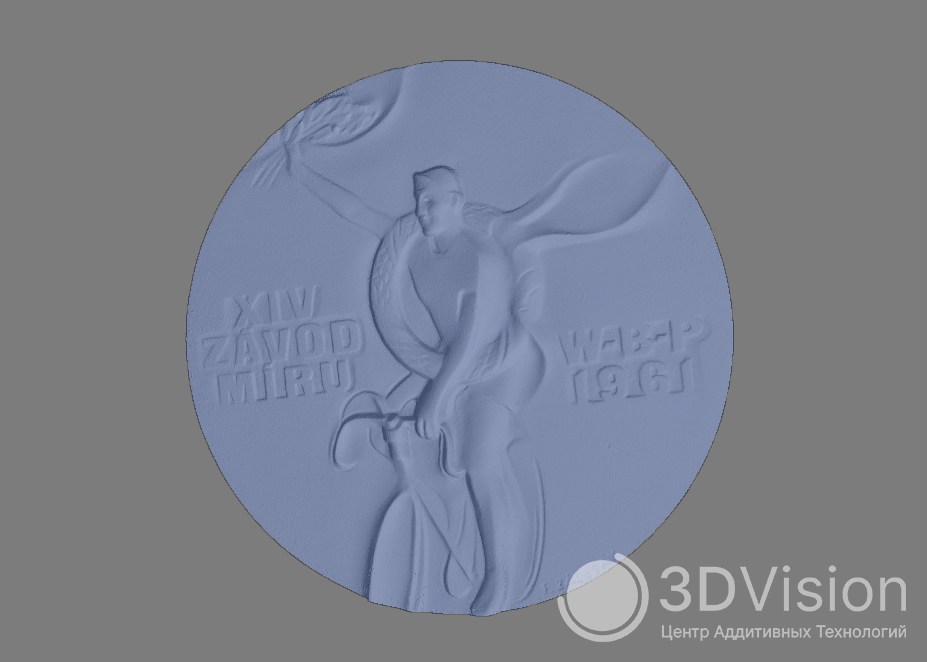

Медаль победителя олимпиады
Для сканирования медали команда 3DVision составила алгоритм работы на малом диапазоне под оптимальным углом, с необходимым для захвата всей детализации количеством снимков за оборот, а также выставила оптимальную экспозицию. Нижняя поверхность медали не представляла интереса, поскольку не содержала значимой информации, впоследствии её построили плоскостью. После совмещения отсканированных данных и оптимизации получили превосходный высокодетализированный результат.
Выводы
Подводя итоги, мы с уверенностью можем сказать, что StaticScan Q12 демонстрирует сбалансированное сочетание производительности, стабильности и простоты освоения. Программное обеспечение работает предсказуемо и интуитивно понятно, а удобное управление поворотным столом, встроенная автоматическая экспозиция и оптимизация траектории сканирования берут на себя значительную часть рутинных операций. От оператора требуется лишь корректно задать параметры захвата и оптимально расположить сканирующую голову.
Благодаря расширенной рабочей зоне сканер сохраняет высокую универсальность и эффективно обрабатывает объекты среднего размера без заметной потери детализации. Именно поэтому Q12 органично встраивается в самые разные производственные цепочки.
StaticScan Q12 станет надёжным решением для инженерных, производственных и контрольно-измерительных задач, где критически важны скорость, точность и минимальный порог входа для специалиста. При необходимости автоматизации процессов сканер служит высокоточной основой для комплексной системы RobotScan Q12, обеспечивающей полностью автоматизированный 3Д контроль в составе роботизированных ячеек.
