EasyScan UE ProNova

Беспроводной метрологический 3D-сканер с широким диапазоном

Сверхширокий угол обзора 2,6 х 2,2 м
Сверхбыстрая скорость сканирования
Интегрированная видеофотограмметрия (VPG)
Полностью беспроводная связь

Загружается 3D модель...

EasyScan UE ProNova

EasyScan UE ProNova беспроводной ручной
лазерный сканер, который задает новый стандарт в
области 3D-сканирования благодаря своему
непревзойденному полю зрения, которое
обеспечивает эффективный захват крупных
объектов и значительно повышает портативность,
производительность и универсальность.

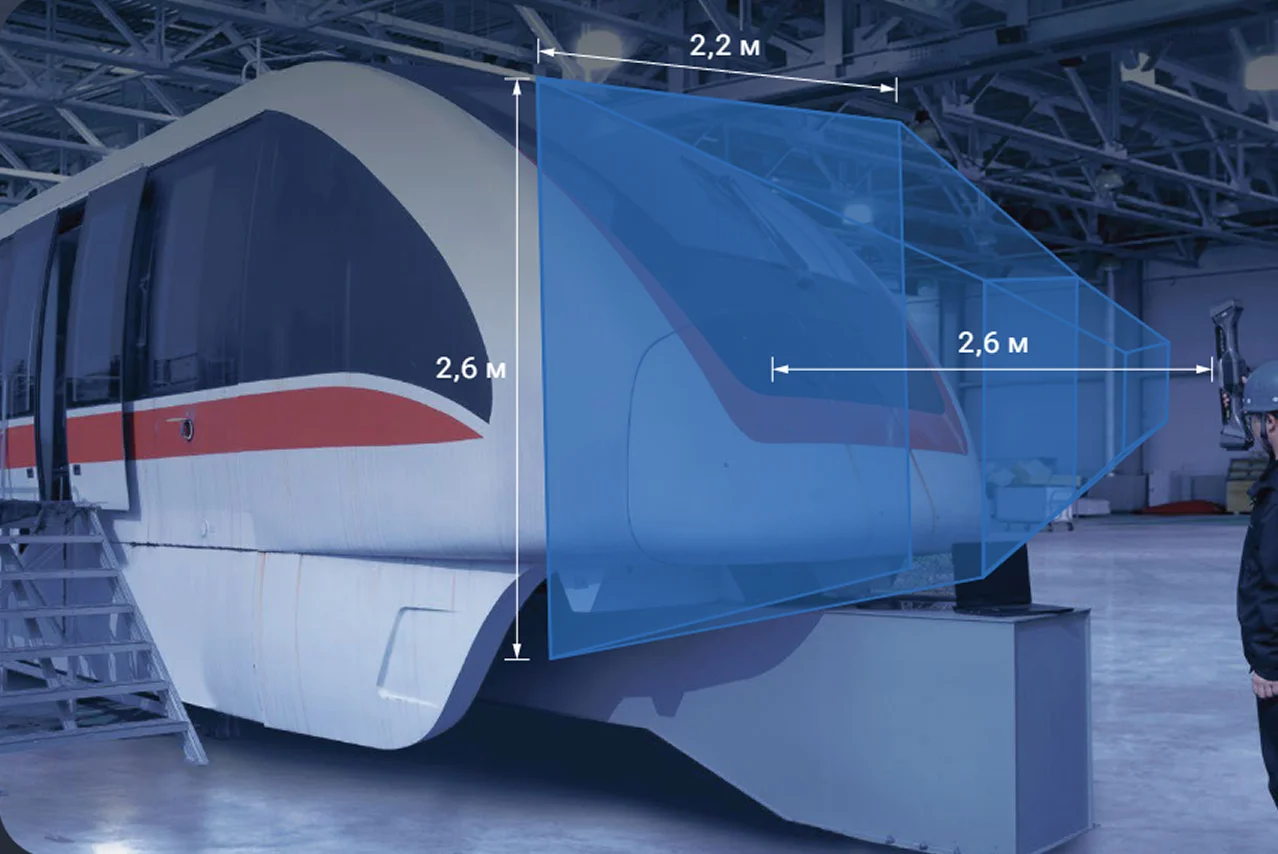

Большая зона сканирования

Благодаря огромному полю зрения (FOV) 2,6 х 2,2 м и максимальной дистанции сканирования 2,6 м, EasyScan UE ProNova идеально подходит для крупномасштабных проектов.

Сверхвысокая скорость сканирования

50 лазерных линий для быстрого сканирования позволяют оперативно захватывать данные и значительно сокращают время работы.

Встроенные беспроводные модули

Беспроводные модули обеспечивают передачу данных в реальном времени с высокой частотой кадров и стабильностью.

Сменные аккумуляторы

Оснащен съемными аккумуляторами с возможностью замены «на горячую», что гарантирует непрерывное сканирование во время длительных проектов или в удаленных местах.

Фотограмметрия на основе видео (VPG)

Система оснащена фотограмметрией на основе
видео, которая устраняет необходимость наклейки
кодированных меток. Интеграция технологии
фотограмметрии с калибровочным стержнем
позволяет проводить проверку маркеров в реальном
времени через видеозахват.

Гарантированная точность

В режиме сканера UE ProNova обеспечивает
объемную точность 0,06 + 0,012 мм/м при
использовании фотограмметрии.

Продвинутое ПО для бесшовных 3D-измерений

Автоматически регулирует разрешение сетки в зависимости от кривизны объекта, обеспечивая более четкую и детализированную геометрию.

Точность

до 0,06 мм

Объёмная точность с фотограмметрией

0,06 + 0,012 мм/м

Изменяемый угол обзора

до 2600 × 2200 мм

Фотограмметрия на основе видео

Встроено (без наклеивания кодированных меток)

Индикатор поля зрения при фотограмметрии

Встроено

Высокоскоростное сканирование

Встроено

Высокоточное сканирование

Встроено (с режимом близкого расстояния)

Расстояние сканирования

2300 мм (300 - 2600 мм）

Подключение

Беспроводное и проводное (оптоволоконное)

Вес нетто

1,6 кг

Габаритные размеры

563х80х120 мм

Рабочая температура

от -20℃ до +40℃

Рабочая влажность (без конденсации)

до 80% RH

Сертификация

EAC

Инженерное оборудование и другие транспортные средства

UE ProNova обеспечивает широкий угол обзора и отлично работает с разными материалами. Благодаря этому устройство надёжно сканирует тёмные и отражающие поверхности как в помещении, так и на улице. Высокая скорость сканирования, универсальность и возможность адаптации к разным поверхностям делают UE ProNova удобным инструментом для проверки и технического обслуживания крупного оборудования и транспортных средств.

Энергетика, тяжёлая промышленность и коммунальное хозяйство

EasyScan UE ProNova оснащён функцией беспроводного подключения, что позволяет оператору свободно работать вокруг крупного оборудования и инфраструктуры без ограничений, связанных с кабелями. Встроенная запатентованная технология фотограмметрии на основе видео обеспечивает высокую точность измерений. Благодаря этим возможностям устройство подходит для контроля турбин, трубопроводов и других критически важных компонентов.

Автомобильная промышленность

Сканер EasyScan UE ProNova оснащён 50 лазерными линиями, что позволяет быстро собирать данные при контроле качества. Точное измерение отверстий в листовом металле и других деталях достигается за счёт современного программного обеспечения. Беспроводное подключение делает устройство удобным в использовании на производстве и ускоряет процессы проверки.

Программное обеспечение ScanLine

Интеллектуальное разрешение

Автоматически настраивает разрешение сетки в зависимости от кривизны объекта, обеспечивая более чёткие и детальные характеристики.

Индикатор качества данных

Пользователи могут напрямую отслеживать качество отсканированных маркеров во время фотограмметрии и проверять полноту данных в процессе сканирования.

Адаптивность к материалам

Совместимость с различными материалами, включая чёрные и отражающие поверхности.

Совместимое программное обеспечение

Geomagic Control X

Geomagic Control X — это профессиональное метрологическое программное обеспечение для сбора и обработки данных с 3D-сканеров и других измерительных устройств. Программа обеспечивает точные измерения, улучшает анализ данных и упрощает обмен результатами измерений, гарантируя высокое качество на всех этапах работы.

С Control X вы сможете:

сократить время на проведение измерений
получать исчерпывающе данные
выполнять измерения чаще
проводить измерения в любом месте

Polyworks

PolyWorks Inspector — это универсальное программное обеспечение для 3D-измерений и контроля качества. Оно применяется для проверки размеров инструментов и деталей, выявления и предупреждения производственных и сборочных дефектов, а также для управления сборкой на основе данных о размерах в реальном времени. Решение поддерживает работу с портативными измерительными приборами и координатными измерительными машинами с ЧПУ, что позволяет контролировать качество готовой продукции на всех этапах производства.

Основные возможности:

Проведение комплексных трёхмерных измерений и контроль параметров изделий;
Точный геометрический анализ для выявления отклонений от заданных характеристик;
Интуитивно понятный интерфейс и удобный рабочий процесс, обеспечивающие быстрое обучение и эффективную работу специалистов.

Geomagic Design X

Специализированное программное обеспечение для обратного проектирования и создания точных CAD-моделей из данных 3D-сканирования. Отличается повышенной скоростью и надёжностью обработки по сравнению с аналогичными решениями.

Оптимизированный процесс создания CAD-моделей с ускорением в 3–10 раз
Расширенные возможности для работы с крупными и сложными проектами
Нативная поддержка существующих CAD-систем

BlueStar Mapping (для наложения текстур)

Это программное обеспечение для наложения текстур, специально разработанное для работы с 3D-сканерами. Благодаря интеллектуальным и полуавтоматизированным рабочим процессам программа точно накладывает фотографии, сделанные под разными углами с помощью смартфонов или цифровых зеркальных камер (DSLR), на 3D-сканированные модели. В результате создаются трёхмерные модели с высокой точностью, исключительной чёткостью и реалистичными цветовыми текстурами.

Ключевые преимущества:

Универсальная совместимость с различными устройствами и форматами
Интуитивно понятный интерфейс, доступный для пользователей любого уровня
Комплексный рабочий процесс от начала до конца
Высокое разрешение с детализированной проработкой текстур

Часто задаваемые вопросы

Можно ли использовать UE ProNova в ограниченном пространстве, несмотря на широкий угол обзора?

Да, несмотря на максимальный диапазон захвата данных в 2,6 метра, программное обеспечение предоставляет три настраиваемых рабочих диапазона для адаптации к различным условиям:

Ближний (300–800 мм)
Стандартный (600–1500 мм)
Дальний (1200–2600 мм)

Такая гибкость позволяет эффективно работать в узких пространствах.

Какой максимальный размер объекта может сканировать UE ProNova?

Максимальный размер сканируемого объекта зависит от производительности вашего компьютера. Для работы с крупными объектами можно создавать несколько проектов и объединять их, что существенно расширяет возможности сканирования.

Есть ли разница в скорости сканирования между проводным и беспроводным режимами?

При полной загрузке системы проводной и беспроводной режимы обеспечивают одинаковую пропускную способность передачи данных, что гарантирует идентичную скорость сканирования в обоих случаях.

Можно ли использовать UE ProNova для сканирования на открытом воздухе?

Да, UE ProNova специально разработана для работы в полевых условиях. В комплект входят специальные фильтры для линз,
которые улучшают производительность сканера при внешнем использовании.
