Разбор 3Д сканера EasyScan UE PRO 2
EasyScan UE PRO 2 – беспроводное решение, разработанное для задач, где критически важны мобильность, скорость и высокая точность измерений. Устройство востребовано в самых разных отраслях: от энергетики и тяжелого машиностроения до инженерного проектирования, авиа- и автомобилестроения, где необходимо проводить контроль качества, реверс-инжиниринг, анализ деформаций поверхностей и оцифровку крупногабаритных объектов непосредственно на производстве или в полевых условиях. Из обзора вы узнаете какие технологии лежат в основе и почему именно UE PRO 2 выбирают там, где цена ошибки слишком высока. Давайте начнём.

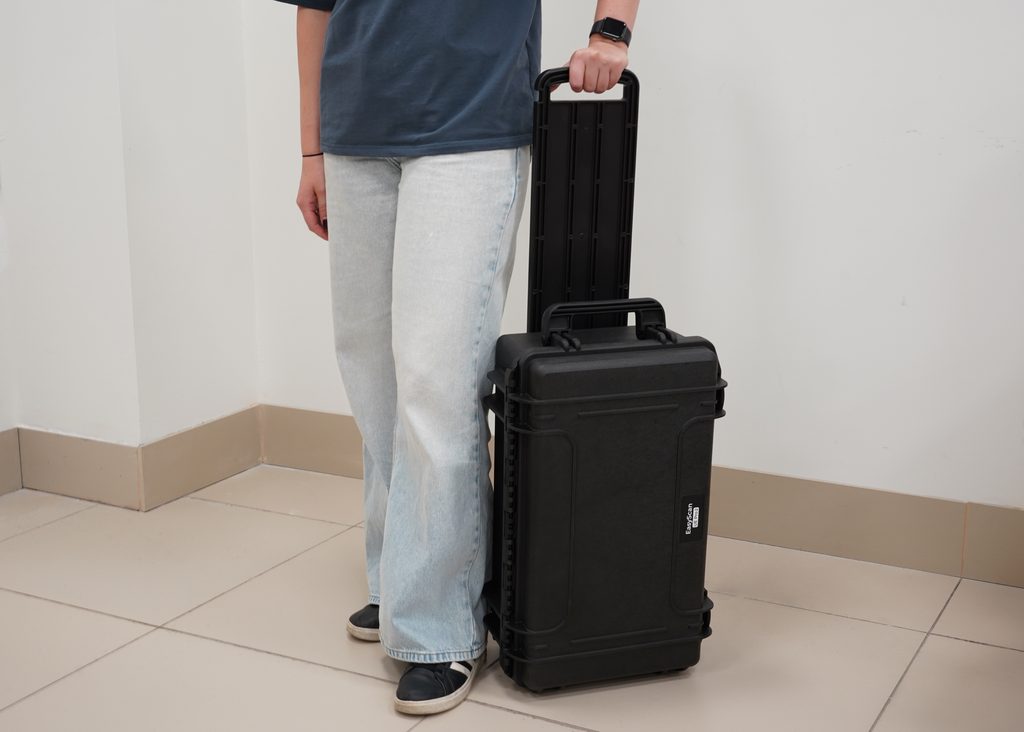

Распаковка

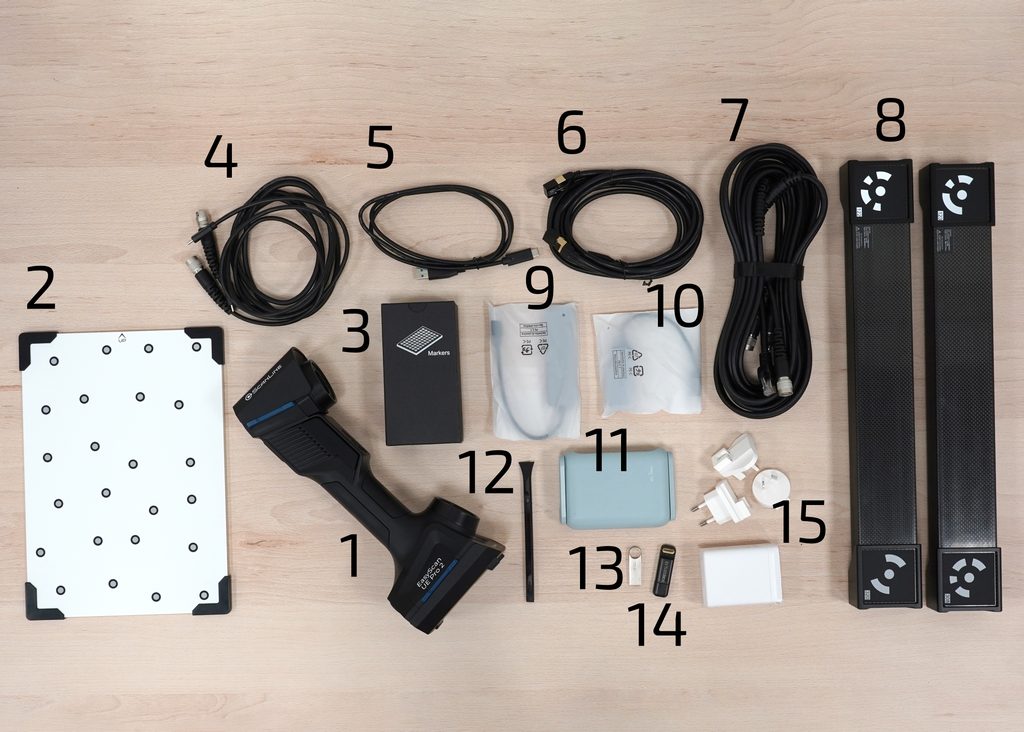

Рассмотрим, что именно входит в полный комплект поставки:
1. 3Д сканер EasyScan UE PRO2 — 1 шт.
2. Калибровочная пластина — 1 шт.
3. Комплект маркеров (3 мм и 6 мм)
4. Кабель Type C — 2 шт
5. Кабель Type A — Type C — 1 шт.
6. Сетевой кабель — 1 шт.
7. Кабель для передачи данных — 1 шт.
8. Магнитные фотограмметрические масштабные линейки — 2 шт.
9. USB-хаб — 1 шт.
10. USB концентратор — 1 шт.
11. Wi-Fi Роутер — 1 шт.
12. Скребок — 1 шт.
13. USB-накопитель, содержащий ПО и руководство пользователя — 1 шт.
14. USB с ключом безопасности 3Д сканера — 1 шт.
15. Блок питания — 1 шт.
Ключевые особенности
Скорость сканирования
Устройство показывает впечатляющую производительность, развивая скорость сканирования до 3 460 000 точек в секунду. Это позволяет UE PRO 2 находиться среди наиболее скоростных решений в линейке ScanLine, гарантируя высокую эффективность при обработке крупных массивов данных.
Высокая частота кадров (до 180 в секунду) обеспечивает плавный и детализированный процесс захвата геометрии без утери информации.Таким образом сканер позволяют оператору оперативно получать достоверные результаты при дефиците времени.
Встроенные модули
Наличие встроенного вычислительного модуля ускоряет сбор и обработку информации, тем самым сокращая как общее время сканирования, так и вычислительную нагрузку на подключенный компьютер.
Система индикации качества собранных данных позволяет в реальном времени оценивать точность и полноту полученной информации. Это исключает потребность в повторных замерах и существенно упрощает работу как в полевых, так и в производственных условиях, где достоверность результатов имеет первостепенное значение.

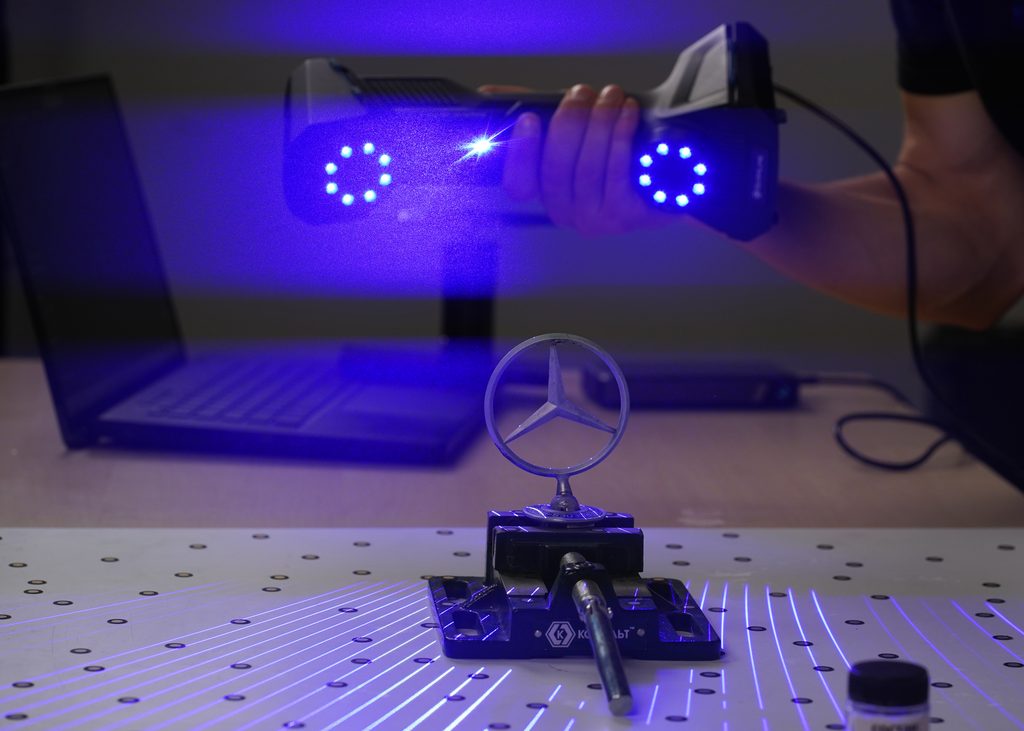

Режимы лазерных линий
Аппарат объединяет в себе высокую точность и отличную гибкость применения. Быстрый и плавный захват геометрии обеспечивается 50 лазерными линиями, что вдвое превышает показатели предыдущей модели UE PRO.
Всего доступно 3 режима работы:
- Высокоскоростное сканирование: 50 лазерных линий;
- Детальное сканирование: 7 параллельных лазерных линий;
- Сканирование глубоких отверстий и поднутрений: 1 лазерная линия.
Фотограмметрия
В модели реализована технология бинокулярной фотограмметрии. Подобный подход позволяет сохранить высокий уровень объёмной точности, одновременно сокращая время подготовки к сканированию минимум в два раза.
При задействовании фотограмметрии объемная точность достигает значений 0,014 мм + 0,012 мм/м, что гарантирует стабильную общую точность и надёжность получаемых данных.
Беспроводной режим
UE PRO 2 поддерживает как проводное, так и беспроводное подключение. Для автономной работы требуется мощный внешний аккумулятор, который не включен в стандартный комплект поставки из-за ограничений на авиаперевозку подобных элементов питания.
При этом клиентам предлагается возможность доукомплектовать заказ аккумулятором при наземной доставке или самовывозе. В остальных случаях даются рекомендации по выбору устройства: емкость должна составлять 25 000 мА/ч, напряжение – 100 В.
Что касается настройки беспроводного режима: оператор подключает 3Д сканер к ноутбуку, при этом оба устройства должны находиться в одной сети WI-FI. Входящий в комплект роутер обеспечивает синхронизацию оборудования в единой сети без задержек для предотвращения потери данных при высокоскоростном сканировании. Мы рекомендуем соединять роутер с ноутбуком кабелем для максимальной стабильности связи, однако на практике нам также удавалось успешно сканировать объекты при беспроводном подключении роутера.
Сертифицированные и гарантированные результаты
3Д сканер ScanLine EasyScan UE PRO 2 утвержден Федеральным агентством по техническому регулированию и метрологии в качестве типа средства измерения и внесен в государственный реестр под номером 95842-25. Наличие сертификации позволяет при необходимости проводить официальную поверку оборудования. Это дает гарантию того, что заявленные производителем параметры точности будут неукоснительно соблюдаться.
Технические характеристики
| Вес нетто | 950 г |
| Габариты | 305.8 х 118.9 х 100.8 мм |
| Зона сканирования | 600 x 550 мм |
| Интерфейсы | USB 3.0 |
| Источник света | 50 лазерных линий, 7 параллельных лазерных линий, одна линия лазера |
| Рабочее расстояние | Сканирование множеством лазерных линий: 300 мм, Высокоточное сканирование: 200 мм, Сканирование одиночной лазерной линией: 300 мм |
| Скорость сканирования | до 3,460,000 точек/секунду |
| Точность | до 0,014 мм |
| Расстояние между точками | 0.01 ~ 10 мм |
| Глубина резкости | 360 мм |
| Особенности | Объемная точность: ± (0,014 + 0,025 мм/м)/ ± (0,014 + 0,012 мм/м) с фотограмметрией |
| Класс лазера | Класс II (безопасно для глаз) |
| Рабочая температура | От -20 до +40°C |
| Требования к конфигурации ПК | ОС: Windows 11 Professional 22H2 (64-bit) Процессор: 13th Gen Intel® Core™ i7-13700H или выше Графическая карта: NVIDIA GeForce RTX 4060 Laptop GPU или выше Видеопамять: 8 Гб или выше Оперативная память: 64 Гб или выше, двухканальная DDR5; Интерфейс USB 3.0 |
| Электропитание | 24V, 3.75A |
Практика применения

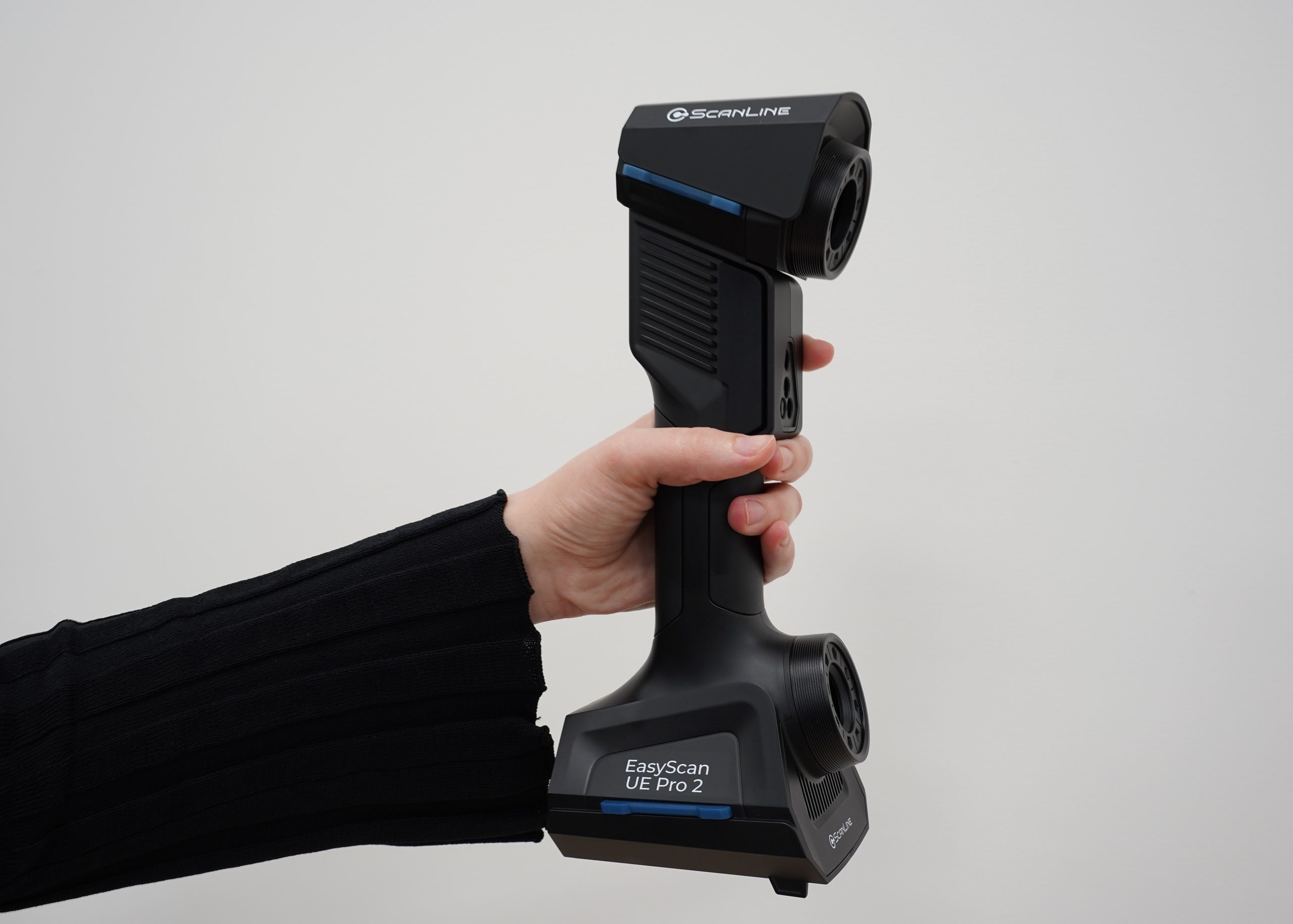

Стоит отметить эргономичность дизайна: сканер удобно лежит в руке, тогда как на рукоятке предыдущей версии UE PRO не все пальцы размещались комфортно. Небольшая масса в 950 г делает аппарат идеальным для полевых работ и сложных условий, позволяя собирать 3Д данные в любом месте.
Фара мотоцикла

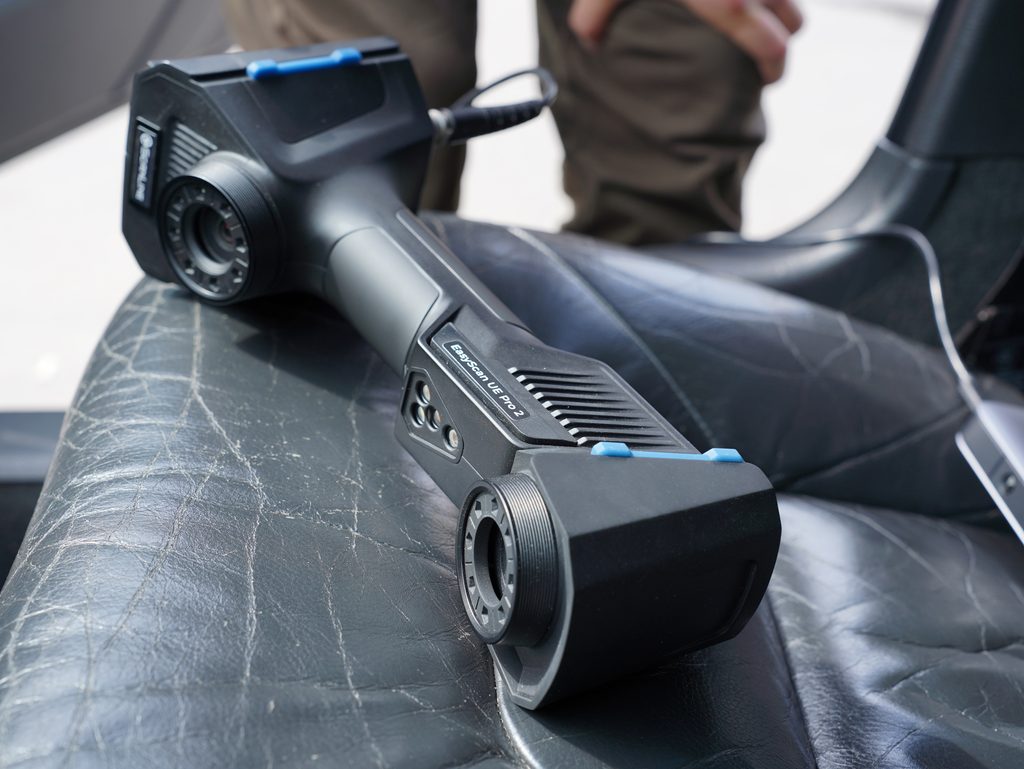

Для проверки заявленной точности и удобства беспроводного режима наши партнеры из компании 3DVision протестировали 3Д сканер в проекте по изготовлению переходной детали для фары кроссового мотоцикла под новую оптику.

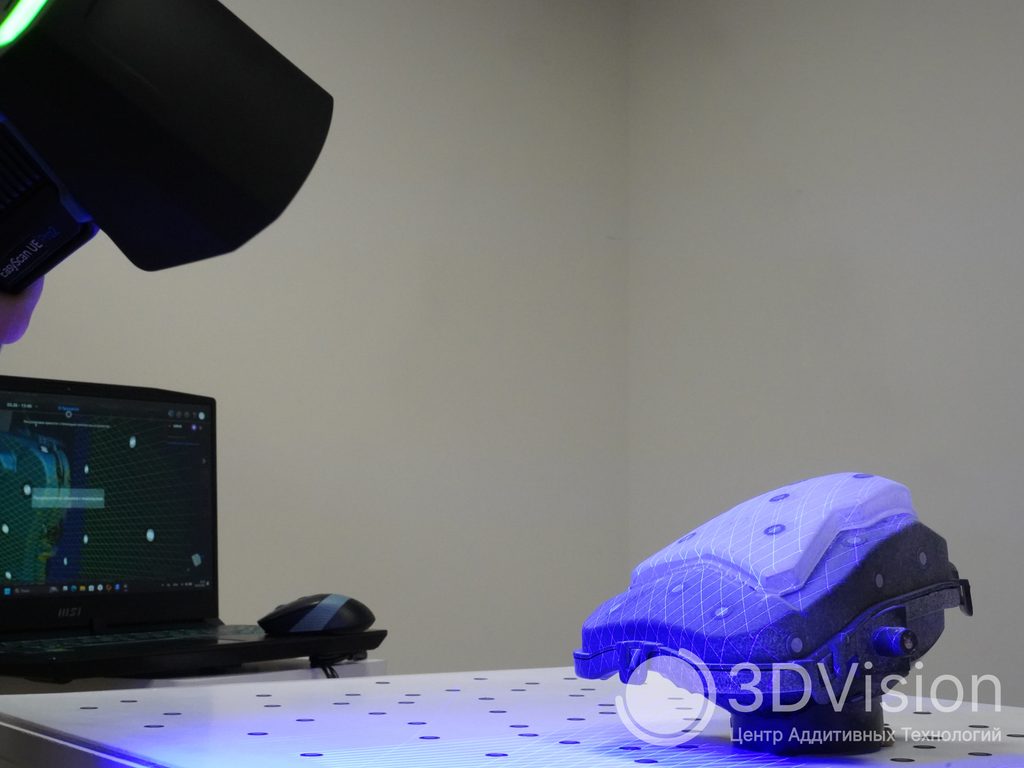

Сначала они разместили маркеры на корпусе объекта, затем обработали поверхность матирующим спреем и приступили к сканированию. UE PRO 2 работает оперативно: используя различные режимы, коллеги без труда отсканировали разнообразные выемки, отверстия и углубления на детали.
Далее они перешли к работе в программном обеспечении сканера. Была обработана сетка, удалены шумы и сформирована STL-модель для последующего обратного проектирования и 3Д печати на FDM-принтере.
Опираясь на полученный скан как на референс, команда 3DVision воссоздала крепежные элементы оригинальной фары и прилегающие поверхности, а также спроектировали посадочные места под новую оптику. Для 3Д печати был выбран специальный угленаполненный PETG-пластик. Напечатанное изделие идеально подошло для сборки узла, который впоследствии был установлен на мотоцикл.

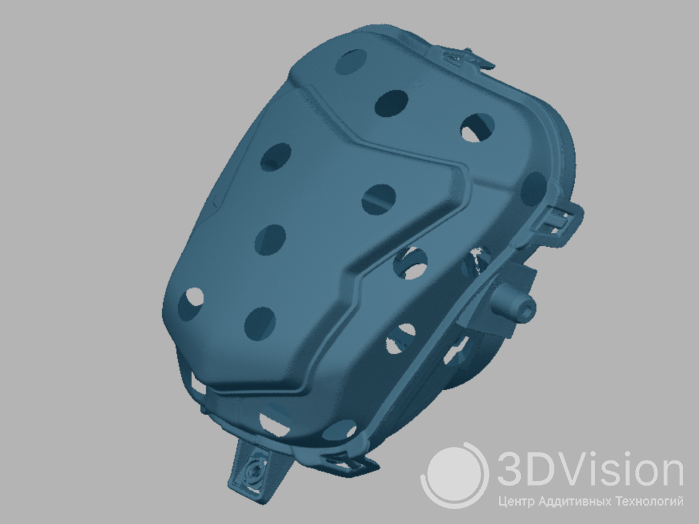

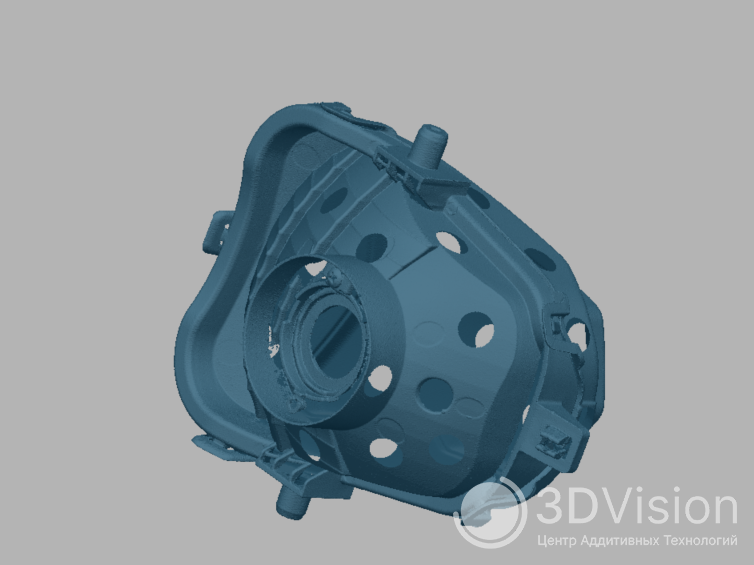

Полигональная модель

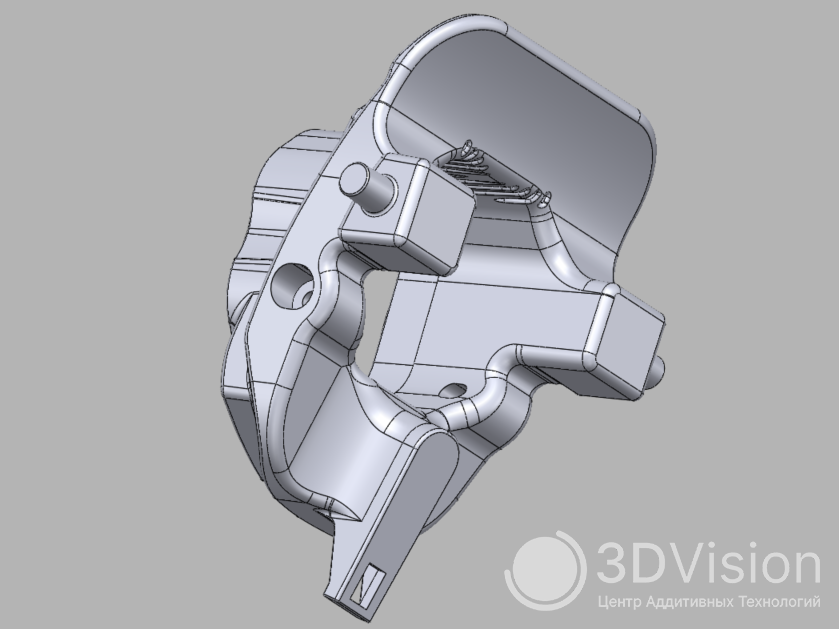

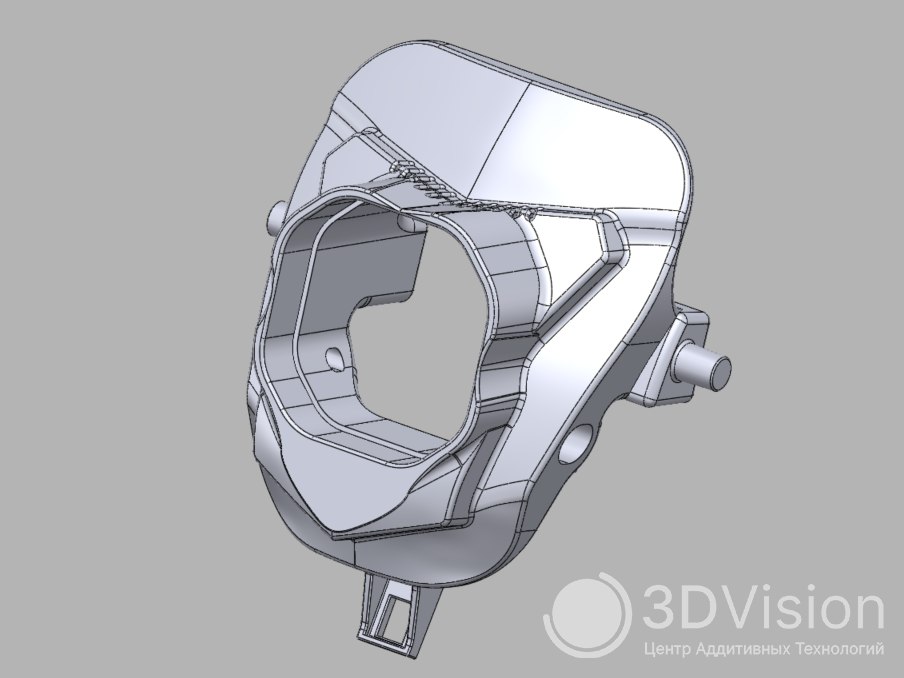

Готовая модель
Пластиковый корпус турбины

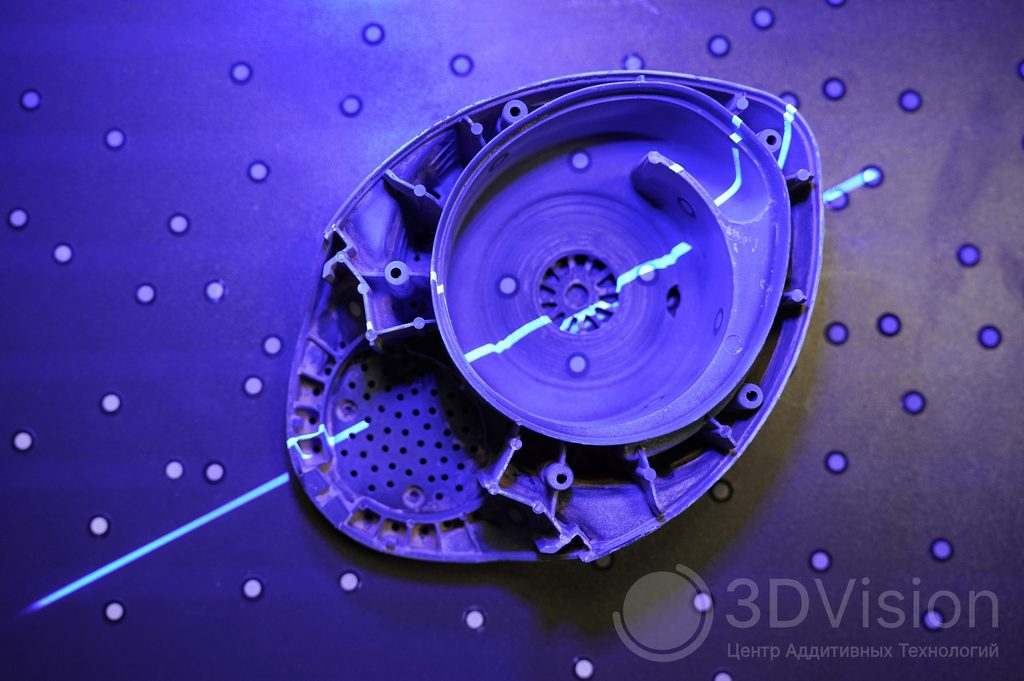

Для сканирования турбины 3DVision также выбрали UE PRO 2. Перед началом работ поверхность изделия была обработана матирующим спреем и обклеена специальными маркерами со всех сторон.
В процессе сканирования применялись несколько режимов работы сканера из-за наличия сложных элементов на детали:
- 50 лазерных линий как основной режим для захвата простой геометрии;
- 7 лазерных линий для участков с отверстиями;
- 1 лазерная линия для сканирования глубоких отверстий и ребер жесткости.

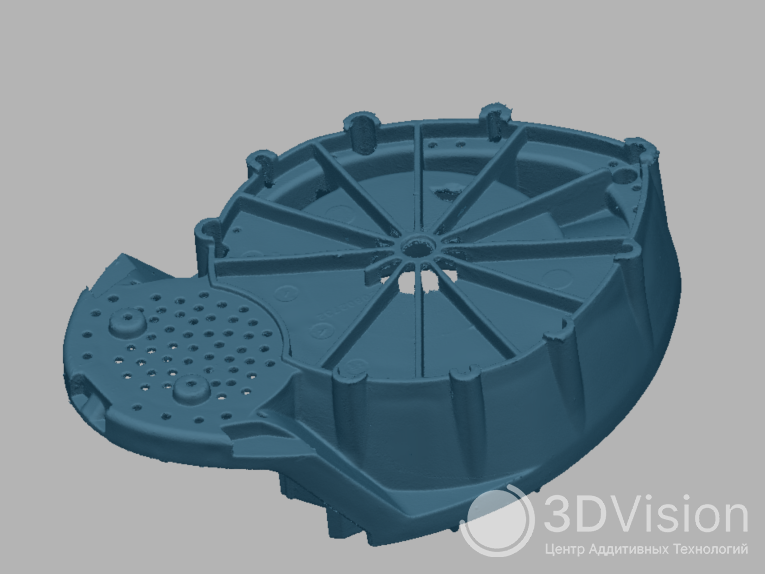

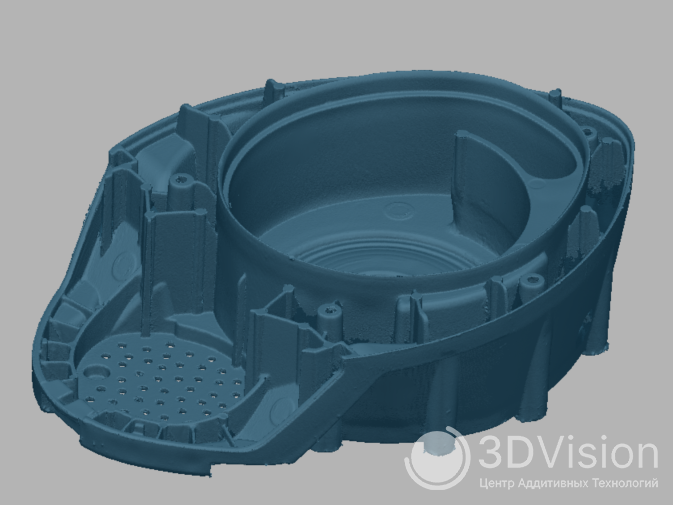

Полигональная модель
Благодаря такому подходу коллегам удалось легко совместить несколько сканов, объединить их и, после удаления шумов, получить качественную полигональную модель.

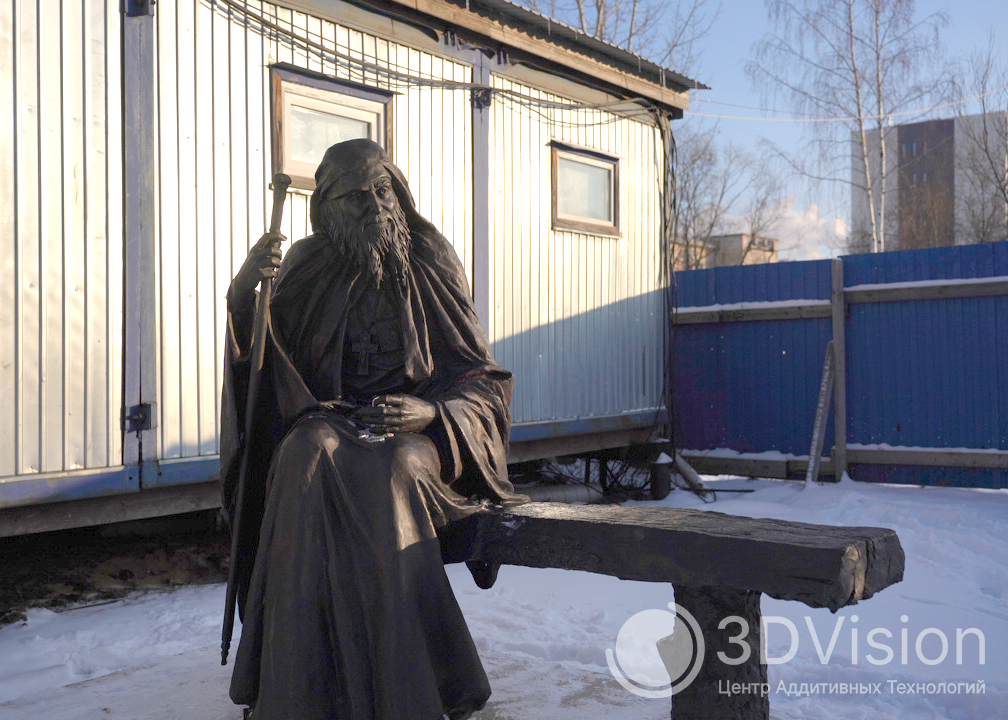

Сканирование памятника
Когда к нашим партнерам из 3DVision поступил заказ на создание детализированной цифровой копии памятника, они с энтузиазмом принялись за его выполнение. Для этой задачи, разумеется, был выбран UE PRO 2. Особое внимание они уделили подготовке, так как работы проводились под открытым небом при естественном освещении. Специалисты подготовили объект и разместили маркеры по всей его поверхности.
Сканирование выполнялось полностью в беспроводном режиме, что обеспечило необходимую мобильность и удобство работы на территории храма. Автономность системы подтвердилась на практике: внешнего аккумулятора (с указанными ранее характеристиками) хватило на весь цикл работ без дополнительной подзарядки. Встроенные алгоритмы обработки данных позволили с одинаково высоким качеством зафиксировать геометрию объекта.

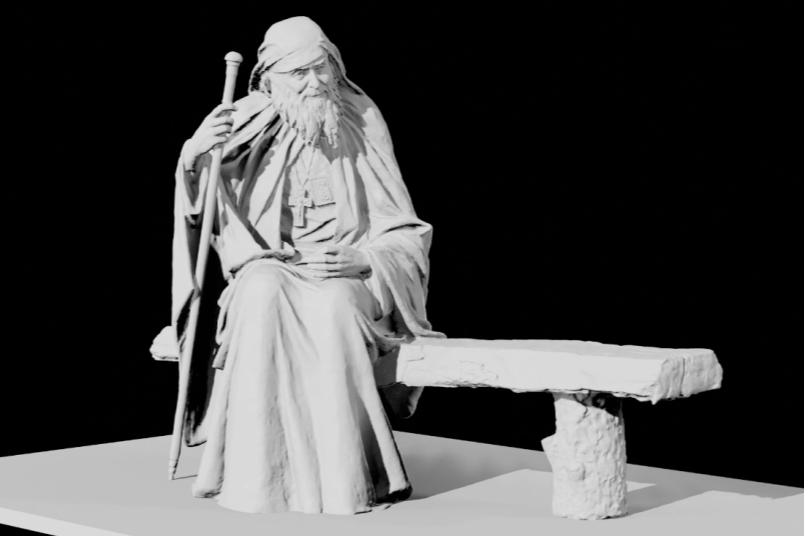

После сканирования специалисты 3DVision обработали большой массив данных: удалили артефакты, оптимизировали полигональную сетку и подготовили модель к 3Д печати.
В итоге была создана точная уменьшенная копия памятника, изготовленная на промышленной SLA-установке.
Заключение
EasyScan UE PRO 2 отлично подходит как для крупных промышленных объектов, так и для структур со сложной поверхностью. Технология лазерного 3Д сканирования позволяет захватывать поверхности с высоким уровнем детализации независимо от их текстуры.
Продуманный дизайн и интуитивно понятный интерфейс делают сканер удобным инструментом в метрологии как для опытных пользователей, так и для начинающих специалистов. Достигаемая точность измерений до 0,014 мм полностью отвечает строгим промышленным требованиям, востребованным при контроле качества и разработке прототипов.
И более того, модель UE PRO 2 помогает существенно оптимизировать рабочие процессы, подходит для анализа деформаций поверхности и задач контроля качества в энергетике, тяжелой промышленности, инженерии и машиностроении.
